我公司承接的农药生产线控制系统已完成控制柜组装和IO点检测，具备交付条件。
本项目包含有六道生产工序，采用西门子S7-300作为控制主站，配料子系统采用永宏PLC作为控制单元。整个系统采用以太通讯框架完成组网。本系统含模拟量输入输出点350个，数字量输入输出点620个，控制回路58个，配置五座双面控制柜。
本系统完全采用我公司自行研发的快速接线模块进行IO信号处理，本安回路采用MTL底板式安全栅，整个组装测试过程仅消耗人工不足4人日，体现了快速接线模块的巨大优势。

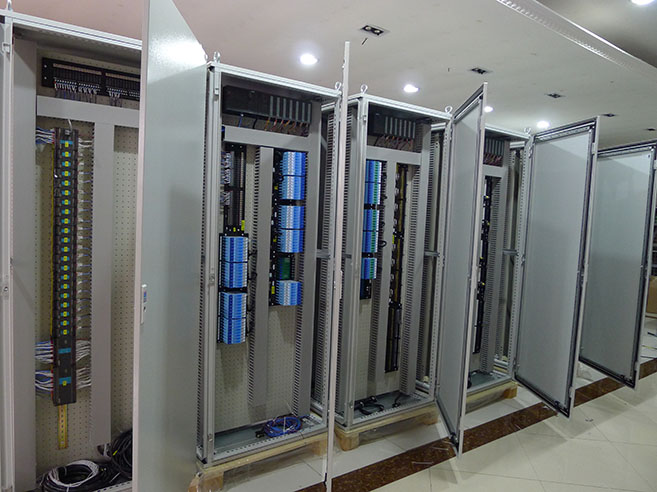

控制柜总览

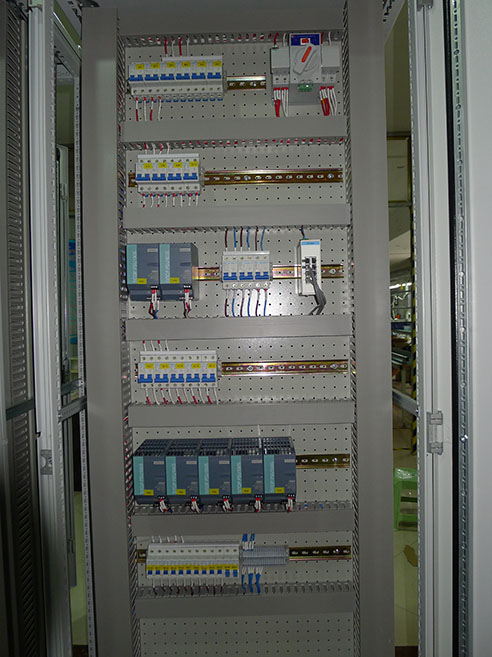

电源柜配

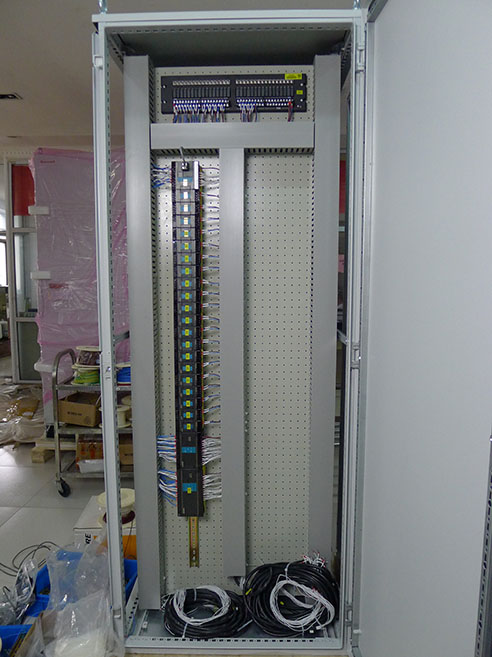

料子系统

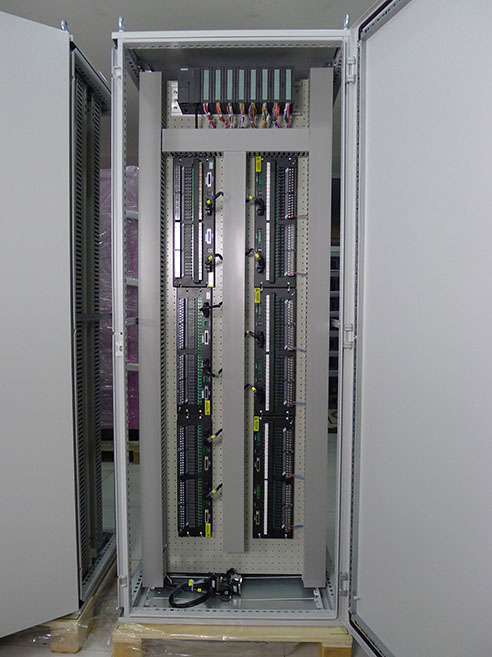

安全栅柜

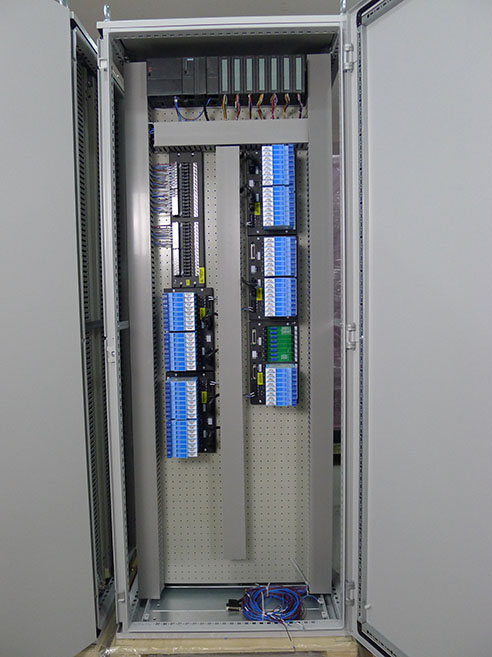

继电器柜

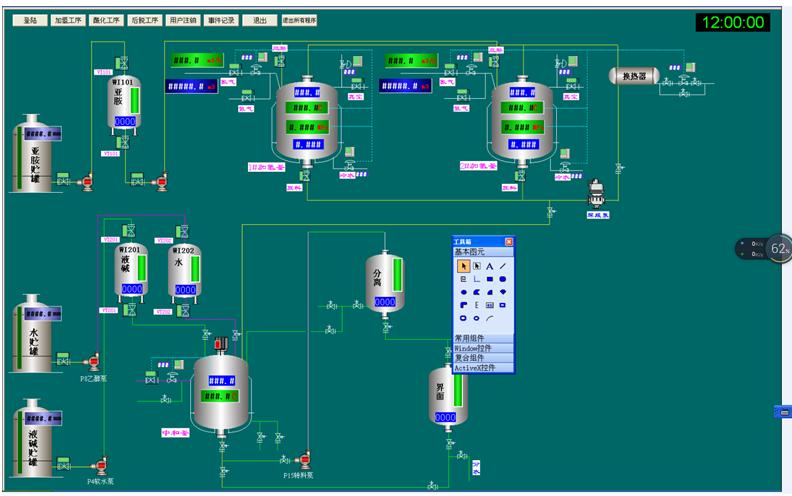

运行画面
